3D tisk v montáži: 15 praktických příkladů výrobních přípravků

Nejdřív se dívejte na ruce operátora

„Ukažte mi, co během montáže držíte rukou.“ Touto otázkou se často dostanete dál než prohlížením výkresů. Sledujte celou operaci: založení, přehmaty, hledání nástroje i vyjmutí hotové sestavy.

Proč operátor před dotažením díl posouvá? Proč potřebuje dva dřevěné špalíky? A proč musí druhý člověk přidržovat součást, přestože na ní nic dalšího nedělá? Všímejte si také toho, co pokaždé kontroluje pohledem, kde přehmatává, jak si pamatuje správnou orientaci a co chrání improvizovanou podložkou. Co z toho se opakuje u každého kusu a co se mění s variantou výrobku?

Dobré montážní přípravky často nepřebírají samotnou montáž. Přebírají to, co člověk nemusí při každém kusu znovu řešit: držení, polohu, orientaci nebo ochranu výrobku. Ruku může zastoupit opora, opakované rovnání podle oka doraz a hlídání orientace tvarový klíč. Druhého člověka, který jen přidržuje, může uvolnit jednoduchá fixace.

Pokud člověk opakovaně nahrazuje chybějící oporu vlastní rukou, stojí za to prověřit přípravek. Nemusí být tištěný. Někdy stačí katalogová upínka, ohnutý plech nebo jinak uspořádaný stůl.

Nejdřív se tedy ptejte: Co z této opakované práce může převzít správně navržená geometrie? Teprve potom vybírejte, jak ji vyrobit. Tisk stojí za prověření u tvarových kontaktů, několika kusů a častých změn. Do porovnání ale patří také dokončení výtisku, čištění a životnost.

Obecný postup hledání a ekonomického posouzení rozebírá článek Jak najít smysluplné využití 3D tisku ve výrobě. Zde se soustředíme na montážní stůl. Použití kolem obráběcích strojů doplňuje průvodce 15 praktických využití 3D tisku v CNC výrobě.

Založení a správná poloha

1. Tvarové montážní lůžko

Nepravidelný kryt se na stole kýve. Operátor ho při osazování neustále přidržuje, přestože by potřeboval obě ruce.

Lůžko může kopírovat vybrané části výrobku, podepřít jej a nechat volný přístup ke spojům. Tisk umožní přizpůsobit kontaktní plochu výrobku a upravit ji podle toho, kde operátor potřebuje prostor pro ruce. Pod namáhaným místem může zůstat kovová opěra, citlivý povrch chránit výměnná měkká vložka.

Nekopírujte těsně celý CAD model. Počítejte s odchylkami skutečných dílů, místem pro prsty a únikem nečistot. Vyzkoušejte, zda se výrobek nevzpříčí při vyjímání. Sledujte čas založení, počet přehmatů a poškození povrchu, ne pouze to, jestli první kus do lůžka zapadne.

2. Přípravek, do kterého nejde díl založit obráceně

Dvě varianty vypadají téměř stejně a otočený díl odhalí až další pracoviště. Barevná značka pomáhá, ale pořád spoléhá na pozornost člověka.

Princip poka-yoke je jednoduchý: chybu raději mechanicky znemožnit, než ji pokaždé hledat. Tvarový klíč, výstupek nebo asymetrická kapsa pustí do správné polohy jen odpovídající díl. Tisk umožní podobný detail přizpůsobit každé variantě bez výroby celého nového přípravku; opotřebovávaný kolík může zůstat kovový.

Zkuste i nesprávnou variantu, otočení a neúplné zasunutí. Nesmí jít dotlačit „silou“ do zdánlivě správné polohy nebo přitom poškodit výrobek. Počítejte chybná založení a opravy, současně ověřte, že pomůcka nebrzdí správnou montáž.

3. Dorazy, vodicí hrany a centrovací prvky

Operátor před nalepením štítku nebo přišroubováním držáku opakovaně měří vzdálenost od hrany. Možná nepotřebuje velké lůžko, ale jediný dobře umístěný doraz.

Tištěná příložka může spojit opření o členitý povrch s vedením montované součásti. U rovného univerzálního dorazu bych nejdřív sáhl do katalogu. Tisk má výhodu hlavně tam, kde potřebujete netypický tvar nebo několik podobných provedení.

Přesný a často namáhaný kontakt může tvořit kovový kolík či vložka. Pohlídejte, o kterou plochu se přípravek skutečně opírá a zda pod něj nemůže přijít nečistota. Porovnejte čas zarovnávání a rozptyl výsledné polohy.

Přípravky, které uvolní ruce

4. Držení několika dílů před spojením

Jedna polovina sestavy ujíždí, těsnění vypadává z drážky nebo je třeba současně držet kabel a konektor. Druhý člověk přichází jen proto, aby něco přidržel.

Přípravek může určit vzájemnou polohu komponent a ponechat prostor pro spojení. Tištěné tělo se přizpůsobí jejich geometrii; lehké přitlačení může zajistit běžná upínka nebo pružný kontakt. Větší síly přeneste přes kovovou základnu a opěry. Kabel potřebuje oporu, která nepoškodí izolaci ani nepřenese tah do kontaktů.

Zkontrolujte, zda pomůcka nedeformuje těsnění a jestli ji lze po dokončení vyjmout. U kabelů se snadno stane, že hotovou sestavu v přípravku nechtěně uzavřete. Sledujte počet lidí potřebných pro operaci, dobu držení a opravy po posunutí dílů. Uvolnění druhého pracovníka je především změna kapacity, ne automatická peněžní úspora.

5. Přípravek pro šroubování a dotahování

Při dotažení se výrobek protáčí a operátor jej svírá silněji, než by bylo potřeba pro pouhé založení. Přípravek má převzít reakční moment a udržet přístup nástroje.

Tvarové tištěné lůžko může výrobek usadit a přizpůsobit se jeho jednotlivým variantám, zatímco moment zachytí kovový doraz spojený se základnou. Vodicí pouzdro pomůže přivést nástroj ke šroubu; musí však umožnit správné dosednutí bitu a nesmí překážet dotažení.

Ptejte se, kam se síla přenese. Tenká stěna výrobku není vhodná opora jen proto, že k ní lůžko dobře přiléhá. Ověřte posunutí při předepsaném momentu, stav povrchu a čas operace. Přípravek nenahrazuje kontrolu utažení spoje.

6. Pomůcka pro lisování a osazování

Ložisko nebo pouzdro se před zalisováním naklání. Operátor jej rovná prsty a teprve potom spouští lis. Tady může pomoci navádění, ale je potřeba oddělit jeho funkci od přenosu síly.

Tvarová opěrka, kontaktní adaptér a nosná část lisu nejsou totéž. Tištěná část může ustavit výrobek nebo vést osazovaný prvek. Lisovací sílu často převezme kovová opěra přímo pod místem operace a odpovídající lisovací nástroj. U ložiska přivádějte sílu na kroužek osazovaný s přesahem, ne přes valivá tělesa.

Tisk je zajímavý pro malé série různých tvarů, ne jako důvod nahradit prověřený lisovací trn plastem. Zkontrolujte souosost, deformaci výrobku a bezpečný prostor pro ruce. Měřte čas osazení, počet šikmo zalisovaných kusů a podle operace také průběh síly a zdvihu.

Ochrana výrobku během montáže

7. Výměnné kontakty pro citlivé povrchy

Lakovaný kryt se poškrábe při přidržování, nikoli při samotné montáži. Obalení přípravku páskou pomůže jen do chvíle, než se páska prodře nebo zachytí nečistotu.

Tuhé tištěné tělo může nést výměnný kontakt z TPU, pryže nebo pěny. Tvar se přizpůsobí výrobku, spotřební plocha se mění samostatně. Měkkost však sama nezaručuje šetrnost: do kontaktu se mohou zatlačit částice a některé materiály zanechávají otisky či zbytky.

Vyzkoušejte kontakt na skutečném povrchu, při používaném tlaku a po opakovaném čištění. Sledujte škrábance, čas výměny a interval, po kterém se vložka musí obnovit. Pokud stačí běžná pryžová podložka, není nutné ji také tisknout.

8. Dočasné krytky a záslepky

Kolik poškození vznikne ještě před dokončením montáže? Otevřený konektor, těsnicí plocha nebo závit mohou přijít do kontaktu s nástrojem či nečistotou.

U nepravidelného tvaru může tištěná krytka spojit ochranu několika míst a snadné sejmutí za úchop. Běžnou záslepku jednoduchého otvoru ale nejdřív hledejte v katalogu. Pokud se krytka dotýká těsnicí plochy, může být vhodnější hladký pryžový kontakt než povrch výtisku.

Ochranná krytka není automaticky těsnění. Nesmí uvolňovat částice a musí být jasné, ve kterém kroku se odstraní. Výrazný úchop nebo kontrolované odkládací místo pomohou, aby nezůstala ve výrobku. Měřte poškození, čas zakrývání a sundávání i případy zapomenuté ochrany.

Výrobkové varianty a rychlé přestavby

9. Společná základna a výměnné tvarové vložky

Montujete několik velikostí stejného výrobku. Přípravky se liší kontaktem, ale každý má vlastní těžké tělo, upínky a místo ve skladu. Při nové variantě začíná konstrukce znovu.

Rozdělte to, co zůstává stejné, od toho, co se mění. Robustní základna a standardní upínání mohou obsloužit celou rodinu výrobků; tištěná vložka určuje proměnlivou geometrii. Kovové dorazy či pouzdra ponechte tam, kde potřebujete přesné ustavení nebo odolnost proti opotřebení.

Vložka se musí vracet do jednoznačné polohy. Kolíky a vhodné dosedací plochy ji ustaví, šroub nebo rychloupínka ji přitáhne. Samotná vůle v otvoru pro šroub přesnou polohu nezaručuje. Při dotažení přes polymer může kovová distanční vložka zabránit jeho stlačování.

Varianty označte čitelným názvem či kódem. Barva pomáhá, ale neměla by být jedinou ochranou proti záměně. Pokud záměna způsobí chybnou montáž, zvažte také rozdílný mechanický klíč.

Porovnávejte celou sadu přípravků: náklady na základnu, každou novou vložku, skladování i čas přestavby. Ověřte návrat polohy po opakované výměně. Úspora může vzniknout hlavně tím, že při další změně už nevyrábíte vše znovu.

10. Přípravek pro pilotní nebo přechodovou výrobu

Finální přípravek ještě není hotový, ale montáž potřebuje ověřit nový výrobek. Nebo se konstrukce stále mění a drahé vybavení by se za týden upravovalo.

Tištěné lůžko či adaptér může posloužit omezené sérii, než dorazí definitivní řešení. Při změně výrobku lze upravit jen kontaktní geometrii; kovová základna, přesné kolíky a zatížené upínání zůstanou. Hodnotou je možnost vyzkoušet založení, přístup rukou i nástroje dřív, než se návrh definitivního přípravku uzavře.

Přechodové neznamená neověřené. Určete rozsah použití, známky opotřebení a kdo rozhodne o výměně. Označte revizi výrobku, pro kterou přípravek platí. Sledujte čas do první použitelné sestavy, počet změn a to, zda provizorium nezůstalo v provozu déle, než pro co bylo ověřeno.

Kontrola přímo při montáži

11. Šablona pro polohu a zasunutí součásti

Operátor kontroluje vzdálenost od hrany nebo hloubku zasunutí pravítkem, přestože potřebuje pokaždé odpovědět na stejnou otázku.

Tvarová šablona může dosednout na jednoznačné plochy a ukázat správnou polohu. Tisk usnadní přizpůsobení konkrétní sestavě; přesný kontakt může tvořit kovové pouzdro nebo hotový kalibr v tištěném držáku.

Pomůcka má upozornit na nedosedlou nebo posunutou část ještě před dalším krokem. Vyzkoušejte správné i záměrně nedostatečné zasunutí; výsledek porovnejte s ověřenou kontrolou. Sledujte přehlédnuté chyby a čas kontroly. Pokud podle šablony rozhodujete o shodě výrobku, musí mít odpovídající ověření i kontrolu opotřebení.

12. Kontrola kompletnosti hotové sestavy

Poloha jednotlivého prvku je správná, ale nechybí vedle něj druhá podložka? Zde už neověřujete jeden rozměr, nýbrž stav celé montáže.

Tištěné kontrolní lůžko může rozmístit průhledová okna přesně nad kontrolovaná místa. Kde to sestava umožní, mechanický prvek při chybějící součásti nepustí přípravek do zavřené polohy. Namáhaný čep či pružinu použijte standardní, tvar lůžka přizpůsobte výrobku.

Vyzkoušejte i záměrně neúplné a chybně sestavené kusy. Cílem je zachytit chybu, než sestava pokračuje dál. Sledujte přehlédnuté chybějící díly a dobu kontroly; samotná přítomnost součásti ještě nepotvrzuje správné dosednutí.

Ergonomie a manipulace

13. Rukojeti a pomocné úchopy

Výrobek se špatně otáčí nebo jej člověk bere za ostrou hranu. U lehké sestavy může pomoci tvarová rukojeť, která určí pohodlnější úchop a drží prsty mimo citlivé plochy.

Tisk umožní vyzkoušet tvar podle ruky v pracovních rukavicích i konkrétního pohybu. Kontaktní návlek může být měkký, montážní část kovová. Měřte počet přehmatů, klouzání a zkušenost operátorů během běžné směny, ne jen při krátké ukázce.

U každého nosného úchopu ověřte uchycení a únosnost. Ruční pomůcka není automaticky prostředkem pro zavěšení nebo zdvihání. U těžkých výrobků má nosnou funkci převzít odpovídající ověřené zařízení; výtisk může tvořit ergonomický návlek.

14. Opěrky pro správnou výšku a úhel

Operátor se naklání, aby viděl konektor, nebo drží zápěstí v nepříjemné poloze. Problém nemusí být v nástroji, ale v orientaci výrobku.

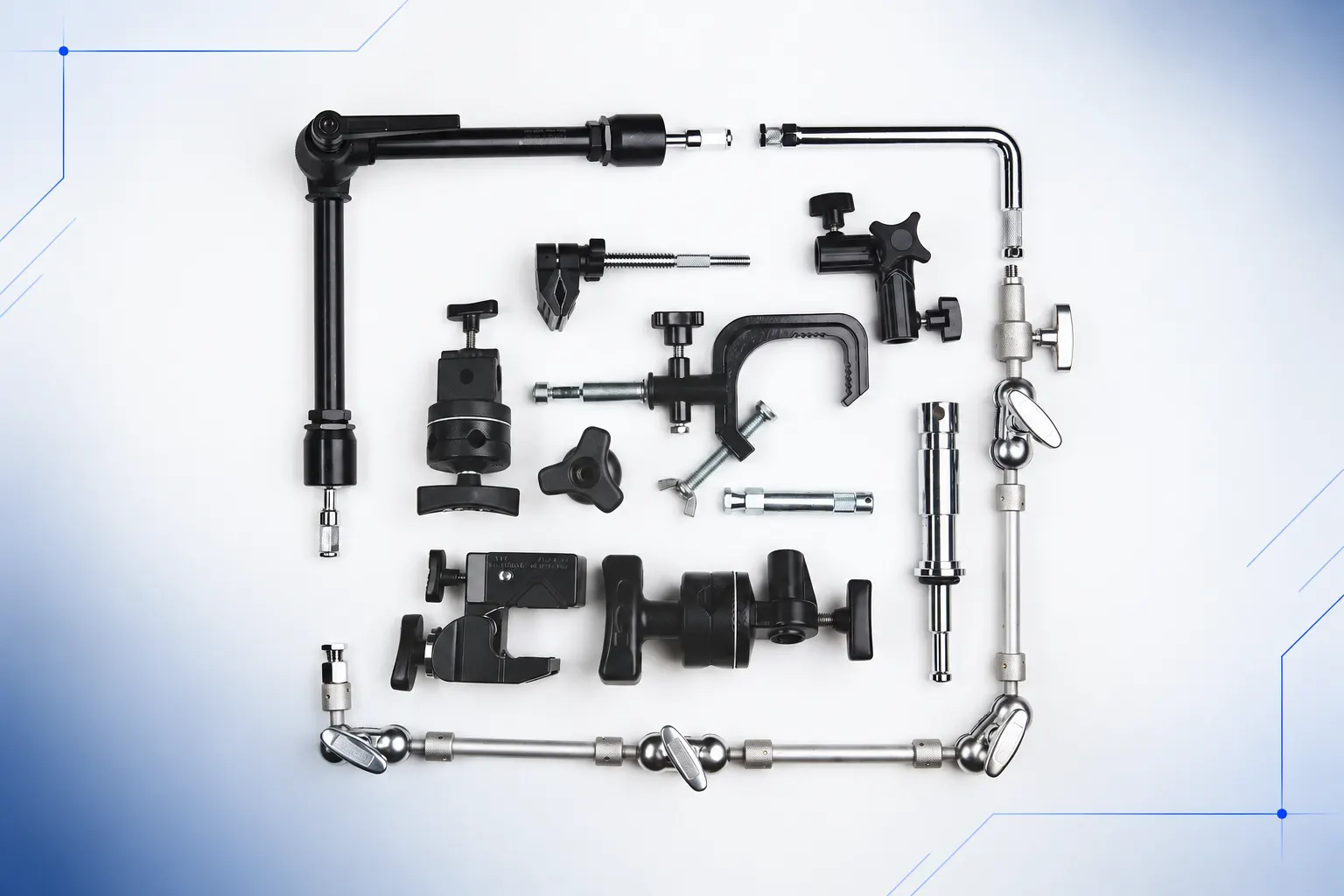

Standardní stavitelný držák či hliníkový profil může nést tištěný tvarový adaptér. Ten natočí konkrétní sestavu a nechá přístup ruce i nástroji, aniž by se celé pracoviště vyrábělo na míru.

Ověřte stabilitu, zajištění nastavené polohy a riziko převrácení či skřípnutí. Podpěra musí vyhovět různým operátorům. Sledujte nepohodlné dosahy, přehmaty a čas práce; nový sklon nesmí zlepšit přístup k jednomu šroubu za cenu zhoršení zbytku montáže.

Lepení a fixace během vytvrzení

15. Přípravky pro lepení a fixaci během vytvrzení

Drží dnes člověk dvě součásti několik minut jen proto, že nemáme jednoduchou fixaci? Po nanesení lepidla díly ujíždějí, improvizovaná svěrka je stáhne nakřivo a každá varianta potřebuje jinou oporu.

Tištěné lůžko může určit vzájemnou polohu součástí. Běžné upínky zajistí přítlak, kovová základna a opěry přenesou vyšší síly a výměnné kontakty ochrání povrch. Tisk se hodí zejména pro tvarové vložky: při změně výrobku upravíte kontakt, ne celý upínací systém.

Nechte přístup pro nanesení lepidla, prostor pro jeho přebytek a možnost spoj vyjmout bez páčení. Pohlídejte předepsanou tloušťku lepicí spáry. Ověřte kompatibilitu výtisku i kontaktů s lepidlem a čisticími prostředky; přípravek se nesmí přilepit k výrobku ani při dlouhé fixaci povolit.

Sledujte dobu ručního přidržování, počet oprav polohy a sestav vyžadujících přepracování po vytvrzení. Započítejte čištění a počet přípravků potřebných pro jednotlivé varianty i souběžné vytvrzování. Uvolněné ruce ještě nezkrátí dobu, po kterou musí spoj zůstat zafixovaný.

Rozdělte přípravek podle toho, co má dělat

Když chcete uvolnit operátorovi ruce, nemusíte celý přípravek vyrábět jednou technologií. Ptejte se: Co tu drží sílu, co určuje polohu, co chrání výrobek a co se mění mezi variantami?

Sílu přenáší kovová základna, opěra, čep nebo standardní upínka.
Přesnou polohu určuje kovový kolík, pouzdro či stabilní referenční plocha tam, kde výtisk požadovanou přesnost dlouhodobě neudrží.
Tvar výrobku kopíruje tištěné lůžko, adaptér nebo výměnná vložka.
Povrch chrání vhodný kontakt z TPU, pryže či pěny, který lze samostatně vyměnit.
Mezi variantami se mění tvarová vložka, orientační klíč nebo kontaktní geometrie, ne nutně celá sestava.

Nepřevádějte tedy celý původní přípravek do plastu. Rozdělte jej podle funkcí a tisk použijte tam, kde přináší výhodu. Ověřte i spojení jednotlivých částí: kovové pouzdro samo nepomůže, pokud se pohybuje v poddajném těle. Do jednoho výtisku lze spojit oporu, orientační klíč či vedení kabelu, ale části s různou životností raději ponechte vyměnitelné.

Materiál následuje funkci

Začněte kontaktem s výrobkem, silou při utažení, dobou fixace, teplotou a používanou chemií. Měkký kontakt může chránit lak, ale také zanechávat otisky. Tuhá vložka se zase může při dotažení deformovat. Ověřte šetrnost povrchu i to, zda lze přípravek opakovaně čistit.

U FDM/FFF orientujte vrstvy podle zatížení. Trvale zatížený polymer může postupně měnit tvar, tedy podléhat tečení (creepu); vyšší teplota může tento problém zhoršit. Vlhkost ovlivňuje tisk i chování některých hotových polymerních dílů. Tyto jevy nelze obejít pouhou volbou dražšího filamentu. 4, 5

V technickém listu sledujte, pro jaký materiál, orientaci a stav zkušebního tělesa hodnota platí. Vlastnost zkušebního tělesa není automaticky vlastností vašeho výtisku. Potřebujete ověřit svůj přípravek, včetně sušení a podmínek tisku. U ESD nebo jiných zvláštních požadavků nestačí samotný název materiálu.

Co mají dobré montážní aplikace společného

Při obchůzce hledejte místa, kde tvar přípravku může převzít něco, co dnes člověk drží, hlídá nebo pokaždé rozhoduje. Často se potkává několik okolností:

Výrobek má složitý povrch, ale stačí jej podepřít na několika vhodných místech.
Potřebujete pár přípravků pro mnoho variant a změny přicházejí dřív, než se vyplatí vyrábět vše znovu.
Operátor opakovaně rovná stejnou polohu, hlídá orientaci nebo chrání povrch kusem pásky.
Druhý člověk pouze přidržuje sestavu nebo při vytvrzování zůstávají zbytečně zaměstnané ruce.
Změna jedné kontaktní plochy dnes znamená výměnu celého přípravku.

Žádný z těchto znaků sám neznamená „tisknout“. Pomáhají najít místa, kde má smysl porovnat možnosti. Začněte s operátorem jednou konkrétní potíží, ne představou plně vybaveného tištěného pracoviště.

Kdy bych montážní přípravek raději netiskl

Pro rovnou podpěru z plechu nebo běžnou upínku bych potřeboval jasný důvod, proč opustit jednoduché dostupné řešení. Stejně tak u velkého množství identických nenáročných přípravků porovnejte jinou sériovou technologii.

U vysokých sil, dlouhodobě vysokých teplot, nevhodné chemie nebo mimořádných požadavků na rozměrovou stálost může být zavedené kovové řešení rozumnější. Bezpečnostně kritickou funkci nenahrazujte, pokud nemáte cestu k odpovídajícímu návrhu, ověření a schválení.

Neznamená to odmítnout tisk celé sestavy. Kov může nést sílu, zatímco polymer pouze navádí výrobek nebo tvoří vyměnitelný kontakt. Někdy ale pomůže jen přesunout nástroj, změnit pořadí práce nebo ponechat fungující postup.

Ověřte, že pomůcka zlepšila celou operaci

Před zkouškou si poznamenejte dnešní čas založení, celý montážní cyklus, chyby a případné poškození. Sledujte několik běžných průchodů, ne pouze nejrychlejšího operátora na jednom kusu. Po změně zahrňte i vyjmutí, čištění a doplňování pracoviště.

Přípravek může zrychlit jeden pohyb a přesto nezrychlit celou operaci. Rychlejší založení nepomůže, pokud jde výrobek hůř vyjmout. Jednodušší držení může vykoupit delší přestavba nebo častější doplňování. Porovnejte celý postup u různých operátorů.

Zkouška má ukázat také opakované použití, změnu varianty a stav kontaktů po zatížení. Jedna správně sestavená součást nepotvrzuje životnost. U přípravku zaznamenejte ověřenou verzi modelu, materiál a výrobní postup.

Porovnejte návrh, výrobu a výměny s dnešním řešením. Peněžní úsporu, uvolněnou kapacitu, zvýšení průchodnosti, omezení chyb a ergonomii posuzujte odděleně. Když přípravek odstraní přidržování druhým člověkem, zjistěte, jak se jeho čas skutečně využije. Pokud pracovník zůstává zaměstnaný a dělá jinou práci, uvolnili jste kapacitu, nikoli automaticky jeho mzdu. Průchodnost navíc vzroste jen tehdy, když změna pomůže místu, které ji omezuje.

Při příští cestě montáží se dívejte na ruce

Najděte pět věcí:

Něco, co operátor musí přidržovat, třeba po dobu vytvrzování lepidla.
Něco, co pokaždé ručně vyrovnává.
Součást, kterou může založit obráceně.
Místo, kde se výrobek poškozuje.
Přípravek, který se mění s každou variantou.

U každé se zeptejte: Mohla by správně navržená geometrie tuto práci převzít? A teprve potom: Je 3D tisk nejlepší způsob, jak takovou geometrii vyrobit?

Pokud si u konkrétní montážní operace nejste jistí, pošlete Addisee fotografii pracoviště nebo současné pomůcky a popište, co operátor drží, vyrovnává či hlídá. Můžeme společně posoudit přípravek, jednoduchou mechanickou úpravu i to, zda lépe poslouží katalogový díl nebo změna postupu.

Zdroje a další čtení

Průmyslové příklady vycházejí z dodavatelských studií konkrétních realizací. Uvedené výsledky patří těmto aplikacím, nikoli všem montážním přípravkům. Akademické zdroje podporují pouze obecné technické souvislosti.

Formlabs: SLS 3D Printing Streamlines Single Piece Flow Manufacturing at Eaton. 26. srpna 2025. Pro montážní držák použita část „Step 7: Assembly“; ceny a návratnost jiných aplikací ze studie nejsou přebírány. Případová studie.
Formlabs: Continuous Improvement at the World’s Largest Furniture Manufacturer. 21. května 2019. Ashley Furniture, univerzální montážní systém s tištěnými adaptačními díly. Případová studie.
Formlabs: How Brose Leverages SLA and SLS Technology to Bolster Automotive Production. 7. listopadu 2024. Modelové díly pro přípravu a programování robotického svařovacího pracoviště. Případová studie.
FDM-Based 3D Printing of Polymer and Associated Composite: A Review on Mechanical Properties, Defects and Treatments. Polymers, 2020. DOI: 10.3390/polym12071529. Vliv tiskového postupu, orientace a vad na vlastnosti výtisku. Plný text.
Comprehensive Review: Technological Approaches, Properties, and Applications of Pure and Reinforced Polyamide 6 (PA6) and Polyamide 12 (PA12) Composite Materials. Polymers, 2025. DOI: 10.3390/polym17040442. Vlhkost, rozměrové změny a časově závislá deformace polyamidů. Plný text.
Prusa Research: 3D printing in Automotive: How Škoda Auto made it. 9. prosince 2022. Úchopové pomůcky pro ozubená kola ve výrobě motorů a převodovek; kvalitativní srovnání ceny, životnosti a šetrnosti k výrobku. Případová studie.
