3D tisk v údržbě: 15 praktických příkladů náhradních dílů a servisních pomůcek

Začněte u toho, co může zastavit provoz

Při hledání využití 3D tisku v údržbě nezačínejte otázkou „Co umíme vytisknout?“. Zeptejte se, na co se čeká, co se opakovaně opravuje a čeho se skladník bojí vydat poslední kus. Projděte také provizorní opravy: pásku kolem kabelového svazku, upravený klíč nebo podložku vyříznutou při poslední odstávce.

V údržbě není nejzajímavější díl ten, který jde snadno vytisknout. Je to díl, jehož nedostupnost způsobuje neúměrně velký problém. Současně zjistěte, zda jeho absence skutečně zastaví výrobu, sníží výkon, nebo jen odloží plánovanou opravu. Dodací lhůta není automaticky prostoj.

U každého nálezu si ujasněte funkci. Držák běžného čidla pouze určuje polohu, ale podobně vypadající součást může držet bezpečnostní senzor. Krytka někdy zakrývá otvor, jindy zajišťuje izolaci nebo brání přístupu k pohybu. Podobnost tvaru o vhodnosti náhrady nerozhoduje.

Tento pohled navazuje na články Jak najít smysluplné využití 3D tisku ve výrobě, 15 praktických využití 3D tisku v CNC výrobě a 3D tisk v montáži: 15 praktických příkladů výrobních přípravků. Tady hledáme způsob, jak udržet zařízení provozuschopné.

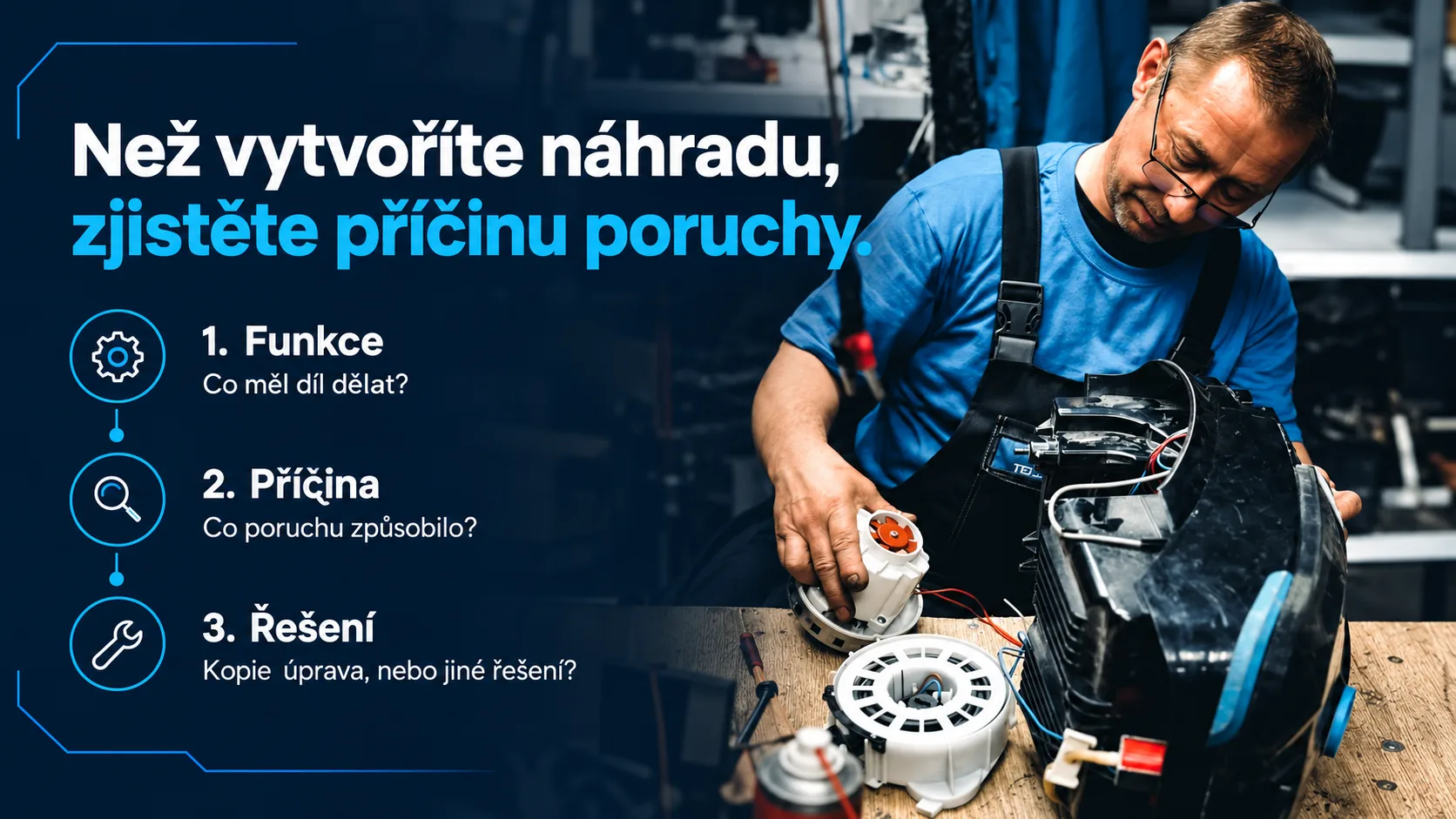

Nejdřív zjistěte, proč díl selhal

Položte rozbitý díl vedle místa, kde pracoval. Lomová plocha ukáže jen část příběhu. Zeptejte se člověka, který poruchu řešil: stalo se to při běžném chodu, po dotažení, po čištění, nebo při nárazu? Měnilo se nedávno něco v okolí?

• Prasklý držák: ostrý přechod může soustředit napětí. Pomůže větší rádius nebo jiné vedení síly, ale nejdřív vylučte vibrace a nesouosost navazující konstrukce.
• Vymačkaný otvor: opakovaný pohyb možná patří do kovového pouzdra. Tištěné tělo může nést tvar, zatímco opotřebovávaný kontakt bude samostatně vyměnitelný.
• Prasklina u šroubu: polymer se při dotažení může stlačovat. Kovová distanční vložka může přenést sevření mezi pevnými plochami; závitová vložka sama tuto funkci nemusí plnit.
• Ohnutý nebo sesedlý díl: hledejte teplotu a dlouhodobé zatížení. Krátká zkouška pevnosti neodhalí tečení materiálu, tedy postupnou deformaci pod trvalou silou.
• Nabobtnalý či zkřehlý povrch: prověřte skutečný olej, čistič nebo chladicí kapalinu včetně koncentrace a teploty. Označení „chemicky odolný plast“ nestačí.
• Opakovaně uražená krytka: možná nepotřebuje pevnější materiál, ale jiné umístění nebo zapuštění. Zesílením můžete jen přenést poškození do dražšího okolního dílu.

Nejrychlejší cesta k CAD modelu nemusí být nejrychlejší cesta k funkční opravě. Pokud poruchu způsobuje špatně vedená hadice, vadné ložisko nebo montážní pnutí, nová kopie problém nevyřeší.

Nedostupné a zastaralé náhradní díly

1. Kryty, záslepky a ochranné rámečky

Na starším panelu chybí krytka a původní výrobce ji už nemá. Tvarový výtisk může obnovit zakrytování, zachovat přístup ke šroubům a doplnit odolnější uchycení. Nejdřív ale zjistěte, co kryt zajišťoval: ochranu před prachem, těsnění, elektrickou izolaci, požární vlastnosti nebo bezpečné oddělení člověka od stroje.

U prostého rámečku může stačit ověřit usazení, upevnění a odolnost při čištění. U deklarovaného IP krytí nestačí, že nový díl vizuálně pasuje. Všímejte si také příchytek: pokud původní západky praskaly při každém servisu, může být rozumnější rozebíratelný spoj než jejich přesná kopie.

2. Madla, knoflíky a ovládací prvky

Mechanismus funguje, ale prasklé kolečko už nikdo samostatně neprodává. Tisk může obnovit úchop a přizpůsobit jej rukavici. Spojení s hřídelí lze ponechat kovové, tištěná část vytvoří ergonomický obvod.

Rozlišujte pohodlný úchop, přenos momentu a bezpečnostní ovládání. U rukojeti ověřte i upevnění a sílu při použití, ne jen pocit v ruce. Prvek nouzového zastavení není vhodný první pokus. U běžného nastavovacího kolečka sledujte prokluz, vůli a stav spoje po opakovaném ovládání.

3. Držáky, konzoly a distanční prvky

Čidlo potřebuje netypickou polohu, kterou původní plastová konzola už neudrží. Tištěný držák může spojit několik rozhraní, chránit kabel a nechat přístup pro seřízení. U jednoduchého úhelníku ale nejdřív porovnejte katalogový držák nebo ohnutý plech.

Přesnou polohu mohou určovat kovové dorazy, zatímco výtisk vytvoří členitou podpěru. Ověřte posun čidla při vibracích a po zahřátí. Držák, který nepraskne, ještě nemusí být dost tuhý pro spolehlivé snímání.

4. Vedení kabelů, hadic a ochranné průchodky

Popraskaný úchyt nahradila stahovací páska. Kabel teď dře o hranu a při pohybu se láme stále ve stejném místě. Tvarové vedení může obnovit poloměr ohybu a přesunout tah mimo konektor; dělené provedení umožní montáž bez rozpojování svazku.

Sledujte celý rozsah pohybu, vibrace a kontakt s olejem. Zkontrolujte hrany a povrch v místě dotyku, případně použijte hladkou výměnnou vložku. Cílem není jen upevnit kabel v klidu, ale zabránit jeho poškozování za provozu.

5. Náhrada chybějícího atypického propojení

Na stroji zůstal netypický otvor nebo rozteč a původní přechodový kus se ztratil. Adaptér obnoví původní propojení existujících součástí bez zásahu do základní konstrukce. Tisk je zajímavý zejména u prostorového tvaru, pro který by obrábění vyžadovalo složitou přípravu.

Vycházejte z obou protikusů, ne jen z fotografie chybějící součásti. Ověřte montážní prostor a přístup nástroje. Pokud přechod vede médium, určete také těsnost, teplotu a tlak; jednoduchý geometrický adaptér a tlaková redukce jsou dva různé úkoly.

Malý díl, velký provozní dopad

6. Součást prodávaná jen jako část celé sestavy

Selže plastový unašeč, ale v nabídce je pouze celý mechanismus. Nejdřív zjistěte, zda lze součást skutečně samostatně vyměnit a zda zbytek sestavy není také opotřebený. Levná náhrada uvnitř dosluhujícího modulu nemusí být dobrá oprava.

Tisk může umožnit výrobu jediného tvarového prvku. Namáhané rozhraní lze doplnit kovem, kontaktní plochy dokončit obráběním. Posuzujte funkci a případné schválení celé sestavy, nikoli jen cenu vynechaných komponent. Po opravě sledujte chod mechanismu, vůle a teplotu podle jeho funkce.

7. Náhradní díl s neúměrně dlouhou dodací lhůtou

Potřebujete jeden kus, dodavatel čeká na výrobní dávku nebo zásilku ze zahraničí. Tisk může obejít čekání na dávku, zejména pokud už existuje ověřený výrobní postup. U prvního kusu ale připočtěte zaměření, návrh, zkoušky a kontrolu.

Ptejte se, co během čekání skutečně nejede. Jestli výrobu převezme jiný stroj bez ztráty výstupu, hodnota rychlejší dodávky bude jiná než u jediného úzkého místa. Porovnávejte termín montovatelné a schválené součásti, ne čas uvedený v tiskovém programu.

8. Přechodová náhrada do dodání originálu

Originální držák přijde za tři týdny, ale zařízení potřebujete zprovoznit zítra. Náhrada nemusí sloužit po zbývající život stroje, potřebuje bezpečně překlenout dobu do opravy. Stanovte dobu použití i počet cyklů.

Dočasný neznamená neověřený. Předem stanovte, pro které zařízení a podmínky platí, jaké zatížení smí přenášet, kdo jej kontroluje a kdy se vymění. Označte jej a zapište do evidence údržby. Dodání originálu musí vyvolat konkrétní servisní krok, jinak se kontrolované provizorium snadno změní v trvalou neznámou.

Nevyrábějte další stejný rozbitý díl

9. Redesign opakovaně praskající součásti

Údržba už ví, kde držák příště praskne. To je dobrý vstup pro změnu konstrukce, nikoli pokyn ke skenování. Zkontrolujte předpětí při montáži, směr síly a nárazy. Možná stačí změnit uchycení nebo odstranit kolizi.

Pokud problém patří do dílu, využijte rádius, žebro nebo jinou orientaci tisku. Rozdělte funkce: kov převezme sevření a zatížený spoj, výtisk prostorový tvar, výměnná vložka opotřebení. Zesílení nesmí zablokovat přístup při servisu ani přesunout lom do dražší součásti. Porovnejte interval výměny a stav okolních dílů. Reverse engineering nemusí znamenat pouhé zpětné kopírování.

10. Modernizace pomocí dostupného nového komponentu

Původní senzor se už nevyrábí. Místo kopírování jeho obalu můžete koupit dostupnou moderní součást a vytisknout montážní adaptér. Oproti obnově původního propojení v příkladu 5 měníte řešení: příště objednáte běžný komponent. Někdy je lepší zachovat funkci než původní součást.

Neověřujte jen rozměry. Nový senzor potřebuje odpovídající rozsah, výstup a elektrické zapojení; displej čitelnost a kompatibilitu řízení. Adaptér řeší mechanické připojení, nikoli tyto funkce. Zapište změnu do dokumentace, aby příští směna neobjednala staré provedení.

Servisní nástroje a pomůcky

11. Tvarové servisní klíče a speciální nástroje

Na netypické víčko se běžným klíčem nedostanete a improvizace poškozuje jeho obvod. Tištěný kontakt může rozložit sílu po tvaru a vytvořit přístup z vhodného směru. Pro vysoký moment ponechte kovové jádro nebo standardní nástroj; výtisk může vést, chránit povrch a zlepšit úchop.

Zkoušejte dosednutí i vyjmutí v reálném prostoru. Sledujte sklouznutí, opotřebení a stav opravovaného dílu. Jestli je příčinou obtíží zadřený závit, delší páka nemusí být správná odpověď.

12. Přípravky pro demontáž a zpětnou montáž

Který servisní úkon potřebuje třetí ruku? Tvarová podpěra může podržet lehký kryt, oddělit rozebrané části nebo udržet jejich vzájemnou orientaci. Přidejte prostor pro prsty a nástroj a zkontrolujte, zda lze pomůcku po sestavení vyjmout.

Hmotnost a montážní síly veďte přes odpovídající opěry, případně kovovou konstrukci. Odkládací lůžko není závěs ani zvedací zařízení. Sledujte počet potřebných lidí, poškození při manipulaci a celou dobu rozebrání i složení, ne pouze rychlost založení.

13. Vrtací, značicí a ustavovací šablony pro opravu

Při opravě na místě potřebujete přenést polohu otvorů ze stávajících montážních bodů. Tištěná šablona může spojit členité dosednutí s jednoznačnou orientací. Vrták veďte vhodným kovovým pouzdrem, opotřebovávané reference mohou být také kovové.

Ověřte pevné ustavení, přístup a skutečnou polohu otvoru vůči požadované referenci. Opakované dosednutí samo nepotvrzuje správnost rozměru. Před vrtáním do zařízení prověřte prostor za stěnou a zachycení třísek. Hodnotou šablony je méně opakovaného měření a oprav chybných otvorů.

14. Dočasná ochrana během servisu

Otevřený konektor nebo těsnicí plocha potřebují ochranu, zatímco se vedle čistí a rozebírá mechanismus. Tvarová krytka může zakrýt několik míst najednou; výrazný úchop usnadní sejmutí. Povrch nesmí uvolňovat částice ani poškodit chráněnou plochu.

Ochrana před nečistotami není tlaková zátka ani bezpečnostní uzávěr. Používejte ji jen v odpovídajícím odpojeném a zajištěném stavu zařízení. Zaveďte kontrolu odstranění před spuštěním, například evidencí nasazených krytek. Zapomenutá servisní pomůcka nesmí vytvořit novou poruchu.

Když nemáte CAD: reverse engineering není jen skenování

Skener pomůže zachytit složitý povrch. Neřekne ale, které plochy určují polohu, jaké jsou tolerance, z čeho byl díl vyroben ani kde už chybí materiál. Přesně naskenovaný oválný otvor může být přesně zdigitalizované opotřebení.

Kombinujte zachovaný díl, výkres, dokumentaci stroje, protikus a skutečné montážní rozhraní. Údržba doplní, co se při chodu hýbe, kde se přidávají podložky a proč nejde šroub dotáhnout bez posunutí držáku. Jednoduchou konzolu často lépe popíše několik měření než hustá síť bodů.

Nejdřív určete funkční rozměry a dosedací plochy, potom obnovte zamýšlenou geometrii. Zaznamenejte, co je změřené a co vyžaduje ověření. Prověřte také oprávnění k reprodukci a případný dopad na záruku nebo schválení zařízení.

Digitální náhradní díly

15. Digitální sklad pomaluobrátkových náhradních dílů

Ve skladu leží specifický díl, který se vydá jen výjimečně. Další objednávka vyžaduje velkou dávku a stroj má ještě dlouho sloužit. Tady stojí za prověření výroba podle potřeby z připravených dat. Než omezíte zásobu, ověřte opakovanou výrobu a termín montovatelného dílu.

Co musí obsahovat digitální náhradní díl

Soubor na disku ještě není digitální náhradní díl. Záznam podle náročnosti obsahuje:

• schválenou geometrii, revizi dílu a platné provedení zařízení;
• konkrétní materiál a výrobní technologii;
• orientaci, výrobní parametry a podmínky přípravy materiálu;
• dokončení, případné obrábění, vložky a montážní postup;
• kritické rozměry, tolerance a kontrolní plán;
• záznam ověření, povolené použití a dohledatelnost dodávky.

Po přestavbě stroje nemusí starý model pasovat. Propojte revize s dokumentací údržby; ověřte dostupnost dat i schopnost dodavatele výrobu zopakovat.

Které náhradní díly má smysl digitalizovat?

Hledejte nízkou nepravidelnou spotřebu, dlouhou dodací lhůtu, vysokou minimální objednávku a riziko ukončení dodávek. Zvažte skladování, zbývající život stroje a dostupný výrobní proces. Levný katalogový díl dostupný druhý den obvykle digitalizaci nepotřebuje.

U MAN vznikla po kvalifikaci popsaného dílu data s informací o materiálu a technologii pro další objednávky. 1 Shell na své stránce popisuje rozvíjenou databázi digitálních pasů pro potvrzení vhodnosti návrhů náhradních dílů. 5

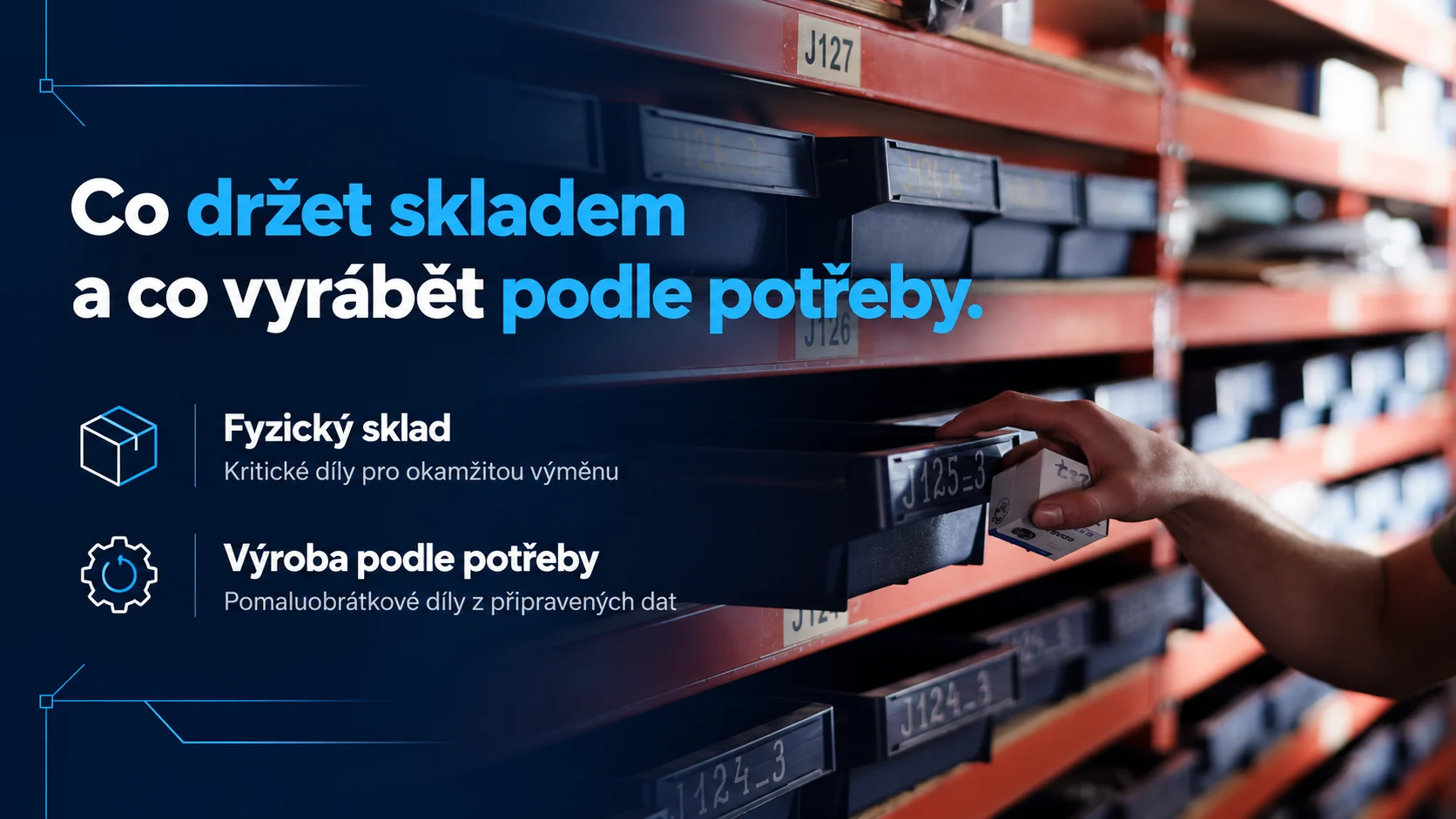

Co držet skladem a co vyrábět podle potřeby

Digitální sklad neznamená zrušení fyzického skladu. Rozhoduje, jak dlouhou nepřítomnost provoz snese a jak často díl potřebujete.

Prověřte celou cestu: volné zařízení, materiál skladem, přípravu, výrobu, dokončení, kontrolu, případnou certifikaci a dopravu. Dostupný CAD nepomůže při noční poruše, pokud obrábění začne až po víkendu.

U kritického dílu může být správně jeden ověřený fyzický kus pro okamžitou výměnu a digitální dokumentace pro doplnění zásoby. U méně naléhavých položek může stačit výroba na objednávku.

Materiál a technologie podle funkce

Nejdřív funkce a prostředí, potom technologie. Zatížení, rozměrové nároky a následky selhání určují potřebnou úroveň návrhu, kontroly a schválení: jinak posuzujte jednoduchou výměnu, jinak poškození stroje, únik média nebo ohrožení člověka.

U polymerů řešte teplotu spolu s dobou a silou zatížení, chemii, opotřebení a tečení během požadované životnosti. Vlhkost může u polyamidů měnit rozměry i mechanické chování; PA6 nebo PA12 není univerzální materiálový předpis. 7

U FDM/FFF zvažte směr a spojení vrstev vůči zatížení, sušení, teplotu komory a deformace. Hodnoty ze zkušebního vzorku nejsou automaticky vlastnostmi hotového dílu. 6 Požadavky na hořlavost a ESD ověřujte pro konkrétní provedení.

Kovový AM potřebuje vhodnou slitinu, kvalifikovaný proces, podle aplikace tepelné zpracování, obrábění, dokončení a kontrolu. Není automaticky levnější než obrobení polotovaru.

Někdy pomůže nepřímá cesta přes tištěný model, formu nebo výrobní přípravek. Replique u Alstomu popisuje odlévané mezichladiče z tištěných slévárenských forem: finální díl nemusí být výtisk. 2

Kdy bych náhradní díl netiskl

Nedostupný náhradní díl ještě neznamená, že musíte vyrábět nový. Nejdřív zvažte opravu nebo repasi: kovovou součást navařit a obrobit, otvor osadit pouzdrem, repasovat poškozené rozhraní nebo opravit celý modul.

Je-li katalogový či OEM díl dostupný včas za rozumnou cenu, kupte jej. Jednoduchá destička může být výhodnější řezaná a ohnutá, zatížený čep obráběný.

Netiskl bych bezpečnostně kritickou, tlakovou či vysoce zatíženou součást bez odpovídajícího procesu a ověření. Stejně tak díl s neznámou funkcí nebo nevyřešeným dopadem na schválení zařízení.

Pokud poruchu způsobuje jiná část stroje, opravte ji. U dosluhujícího zařízení porovnejte modernizaci či výměnu. Vytisknutelná geometrie ještě neznamená obnovenou funkci. Někdy je nejlepší ponechat funkční řešení.

Ekonomika: cena dílu není cena opravy

Porovnávejte stejnou funkci po požadovanou dobu a skutečný termín dostupnosti. Častější výměny přidávají práci údržby a rozebírání stroje.

U současné cesty sečtěte cenu dílu nebo celé sestavy, minimální objednávku (MOQ), dopravu, skladování a zastarání zásoby. U AM připočtěte reverse engineering, konstrukci, kvalifikaci, výrobu včetně nepovedených kusů, dokončení, kontrolu, dopravu a opakované přetisky. První náhrada a další objednávky mají jiné náklady; samotný materiál nestačí.

Provozní dopad vyčíslete zvlášť: skutečný prostoj, dražší náhradní provoz či mimořádnou směnu. Malý díl může mít vysokou provozní hodnotu, ale neodpovídá automaticky všem tržbám za dobu čekání. U nevyrobené prodejné produkce sledujte ztracený příspěvek na úhradu, skutečné úzké místo a možnost výrobu později dohnat.

Uvolněné hodiny údržby nejsou hotovostní úspora, pokud se mzdy nemění. Stejný čas nezapočítejte do práce i odvráceného prostoje. Oddělte jednorázové uvolnění kapitálu v zásobě od průběžných nákladů jejího držení. Neznámou životnost vyjádřete rozpětím a určete, co musí zkouška potvrdit.

Jak ověřit první náhradu

Vyberte problém se známou funkcí a následky selhání. Předem určete kontrolované rozměry, polohu, zatížení a podle funkce těsnost, opotřebení či stabilitu po zahřátí. Rozsah zkoušek přizpůsobte riziku.

Rozměrově pasující prototyp není automaticky funkční náhradní díl. Finální provedení ověřte s odpovídajícím materiálem, orientací, dokončením a provozním prostředím po dobu odpovídající požadované životnosti. Zapište výsledky a určete, kdo schvaluje použití. Až ověřená revize patří do digitálního skladu.

Co udělat příští týden

Při další cestě údržbou nebo skladem najděte:

• díl, který už výrobce nedodává;
• malou součást s neúměrně dlouhou dodací lhůtou;
• věc, kvůli které objednáváte celou sestavu;
• díl, který se opakovaně láme;
• servisní pomůcku, kterou dnes někdo improvizuje.

U každé zjistěte funkci, příčinu a následky selhání, četnost výměny, dodací lhůtu a dostupnost výkresu, CAD nebo fyzického vzoru. Omezuje čekání opravdu provoz?

Pak položte dvě otázky: Má smysl tuto věc vůbec reprodukovat? A pokud ano, je 3D tisk nejrozumnější způsob, jak ji znovu vyrobit? Výsledkem může být tisk, nákup, obrábění, oprava nebo změna konstrukce. Cílem je spolehlivá funkce zařízení.

Řešíte nedostupný náhradní díl?

Pošlete Addisee fotografii, výkres či CAD, případně základní rozměry. Přidejte popis funkce, prostředí, způsobu zatížení a následků selhání. Pomůže také požadovaný počet kusů, termín a informace, proč původní díl přestal fungovat.

Addisee může nad podklady posoudit reverse engineering, redesign a 3D tisk, ale také opravu nebo jiný výrobní postup. Cílem je funkční oprava, ne automatické doporučení tisku.
